力矩電機式卷筒電纜適用范圍

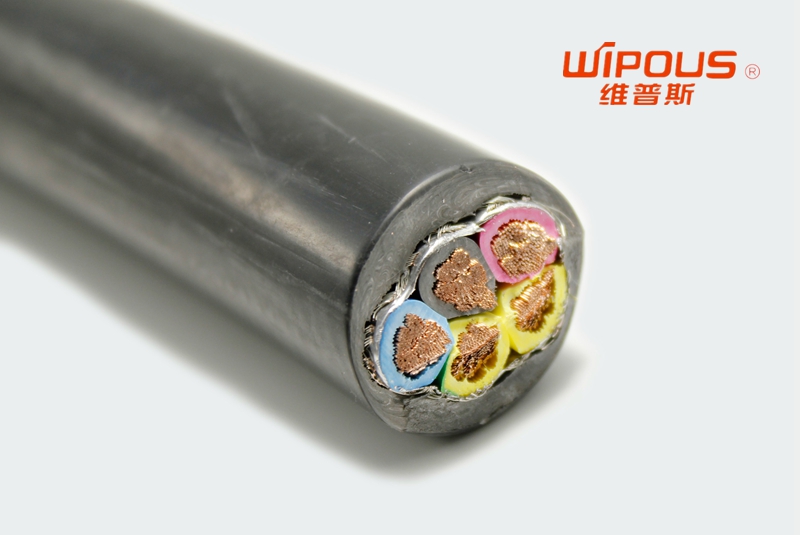

適用電纜：截面積從10~185mm2電纜；力矩電機式
卷筒電纜卷繞長度：800米以下；力矩電機式
卷筒電纜適用設備：門式、橋式、門座式起重機、堵取料機、壩頂門機、集裝箱岸橋、場橋、裝卸船機、冶金機械、水工機械和礦山機械等大型軌行設備。
從力矩電機的機械特性曲線可以看出，力矩電機為變轉矩輸出。在低轉速時輸出大轉矩；高轉速時輸出小轉矩，此特性非常合
卷筒電纜的機械性能要求。設備駛向地面電纜錨位時，力矩電機通電工作，經減速機放大轉矩后帶動卷盤旋轉收卷電纜。
隨著卷繞直徑的加大，力矩電機自動降低轉速，并加大輸出轉矩，從而保證收纜的線速度與大車運行速度同步，并保持收纜張力恒定。
設備駛離地面電纜錨位時，力矩電機的電動勢方向不變，大車運行時拖拽電纜，使產生大于電機正向轉矩的反向轉矩，同步釋放出電纜。
力矩電機式
卷筒電纜控制方式及特點
此
卷筒電纜力轉電機具有長期堵轉的特性，與大車控制系統相對單獨，只需從設備總電源開關（或總接觸器）引出電源即可。電氣控制簡單、可靠。大車上電后，卷筒電機通電，卷盤工作，無論大車正轉、反轉還是停車，力矩電機始終通電且相序不變；大車斷電后，電機斷電，卷盤制動。
